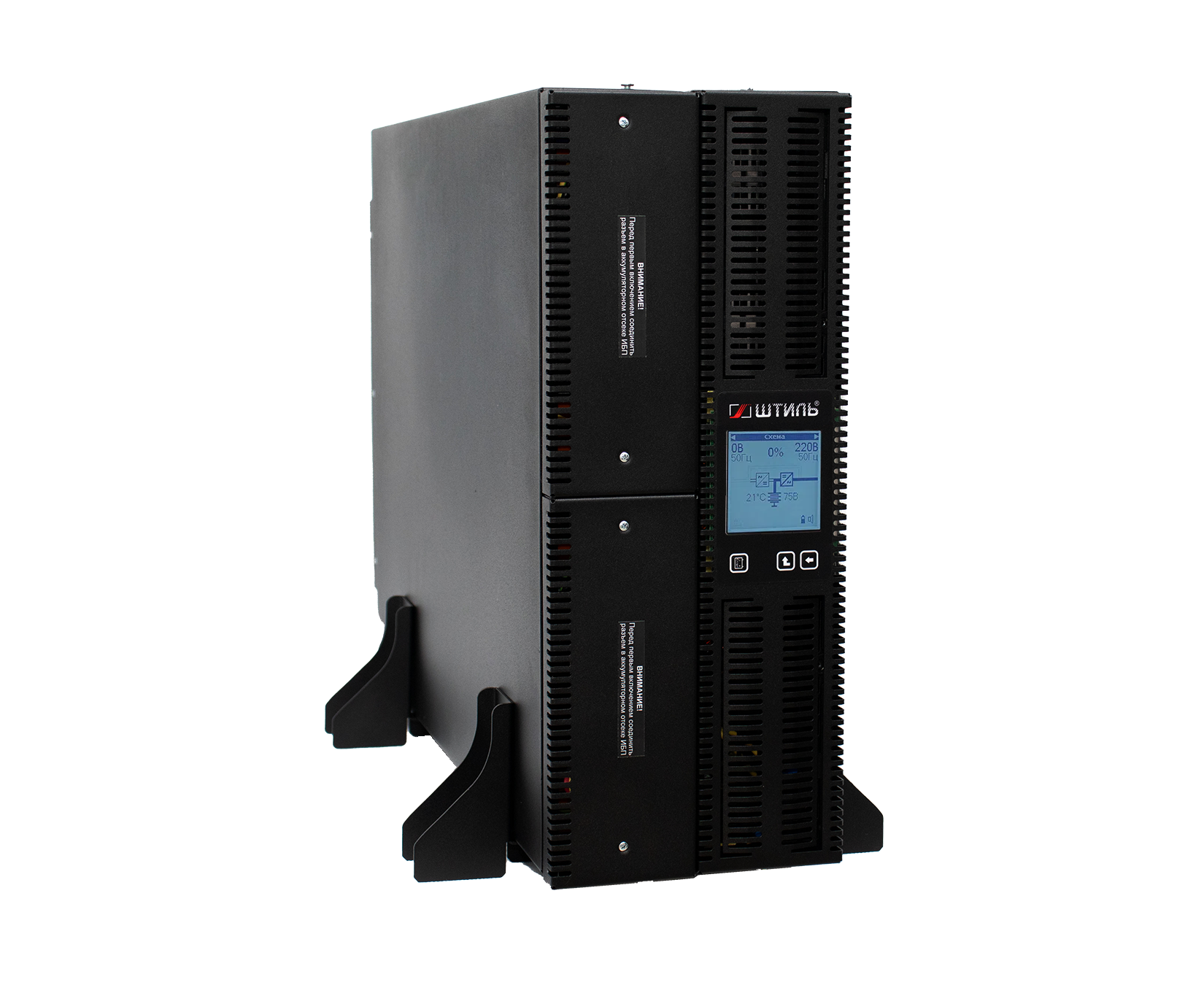

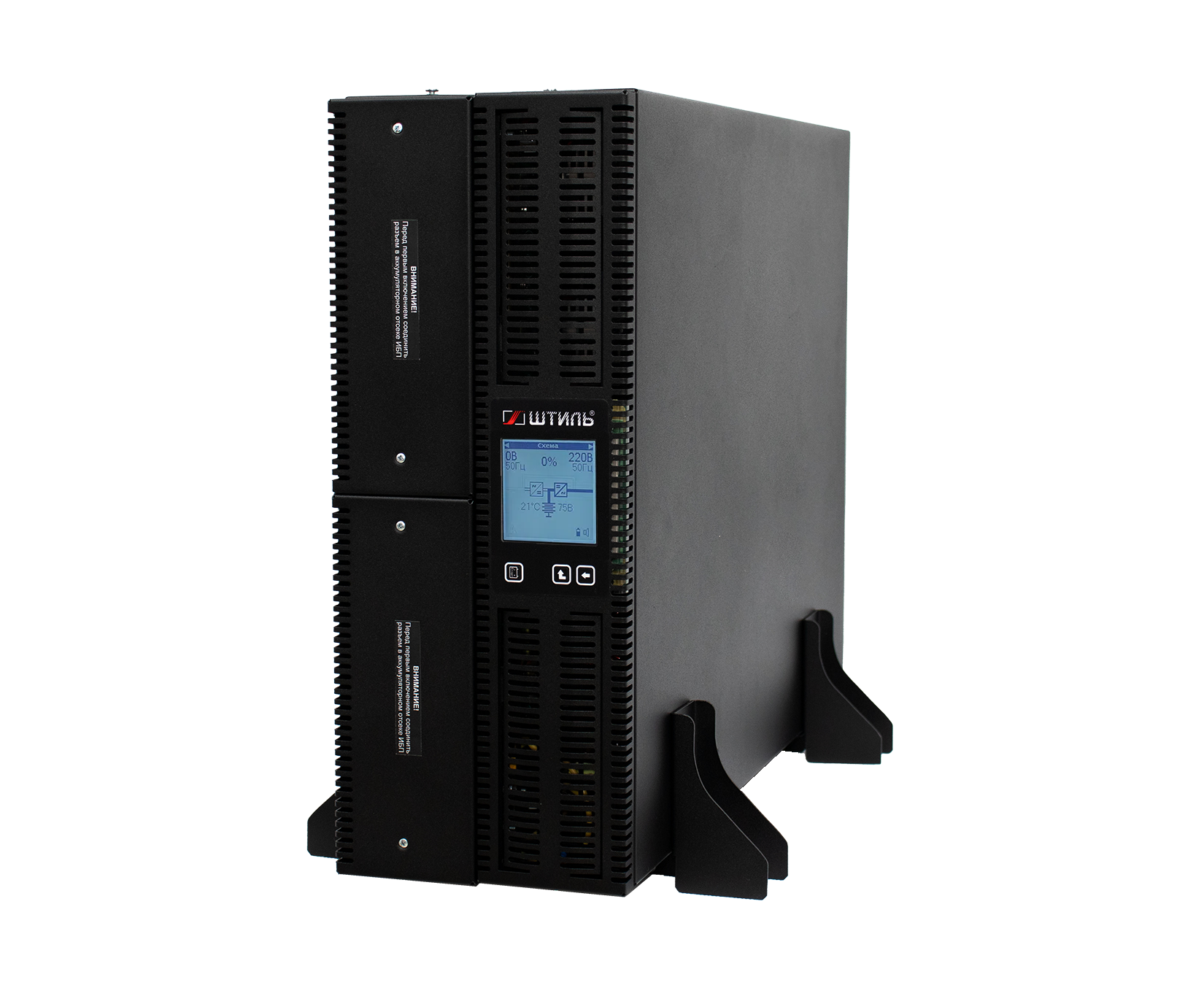

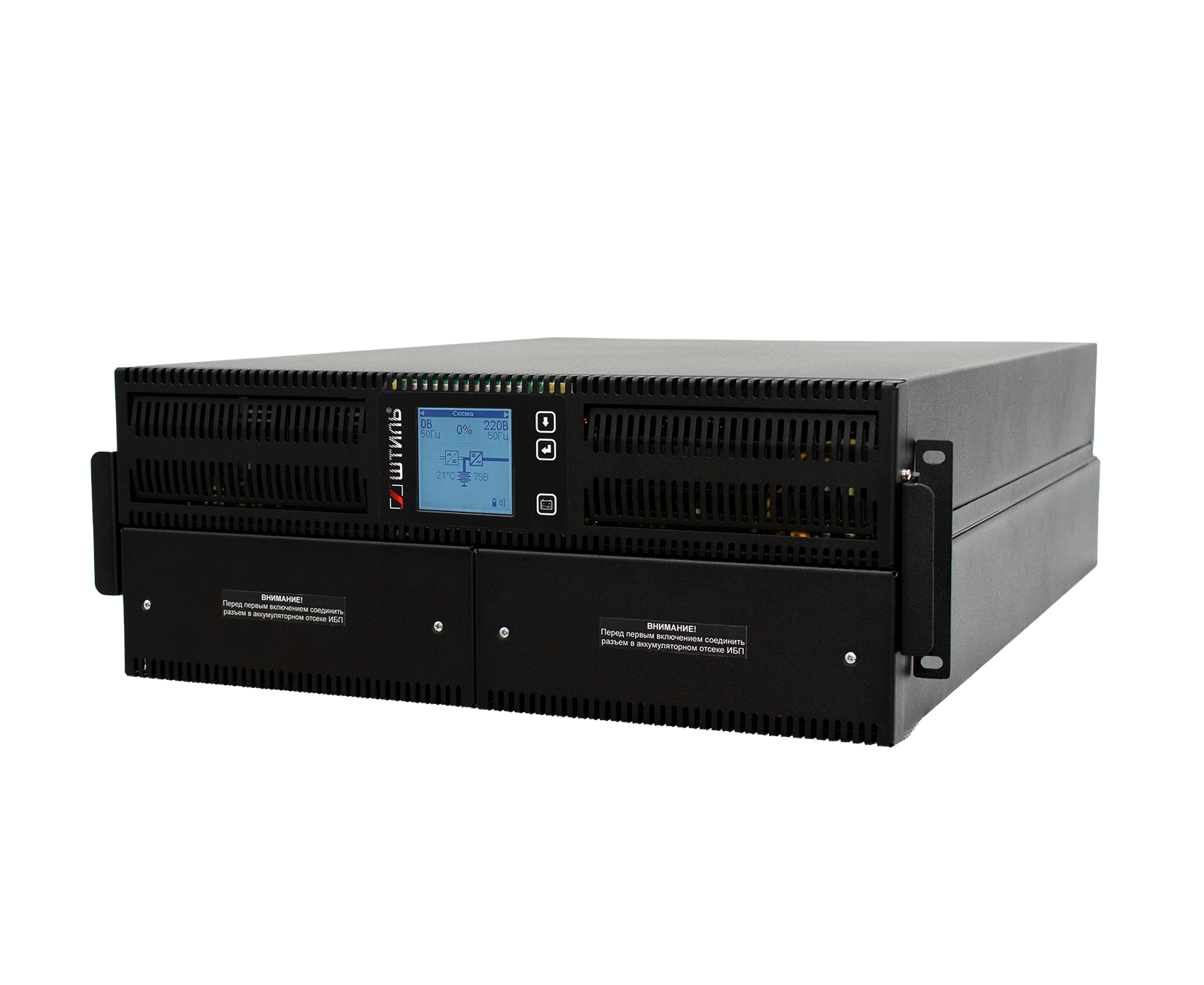

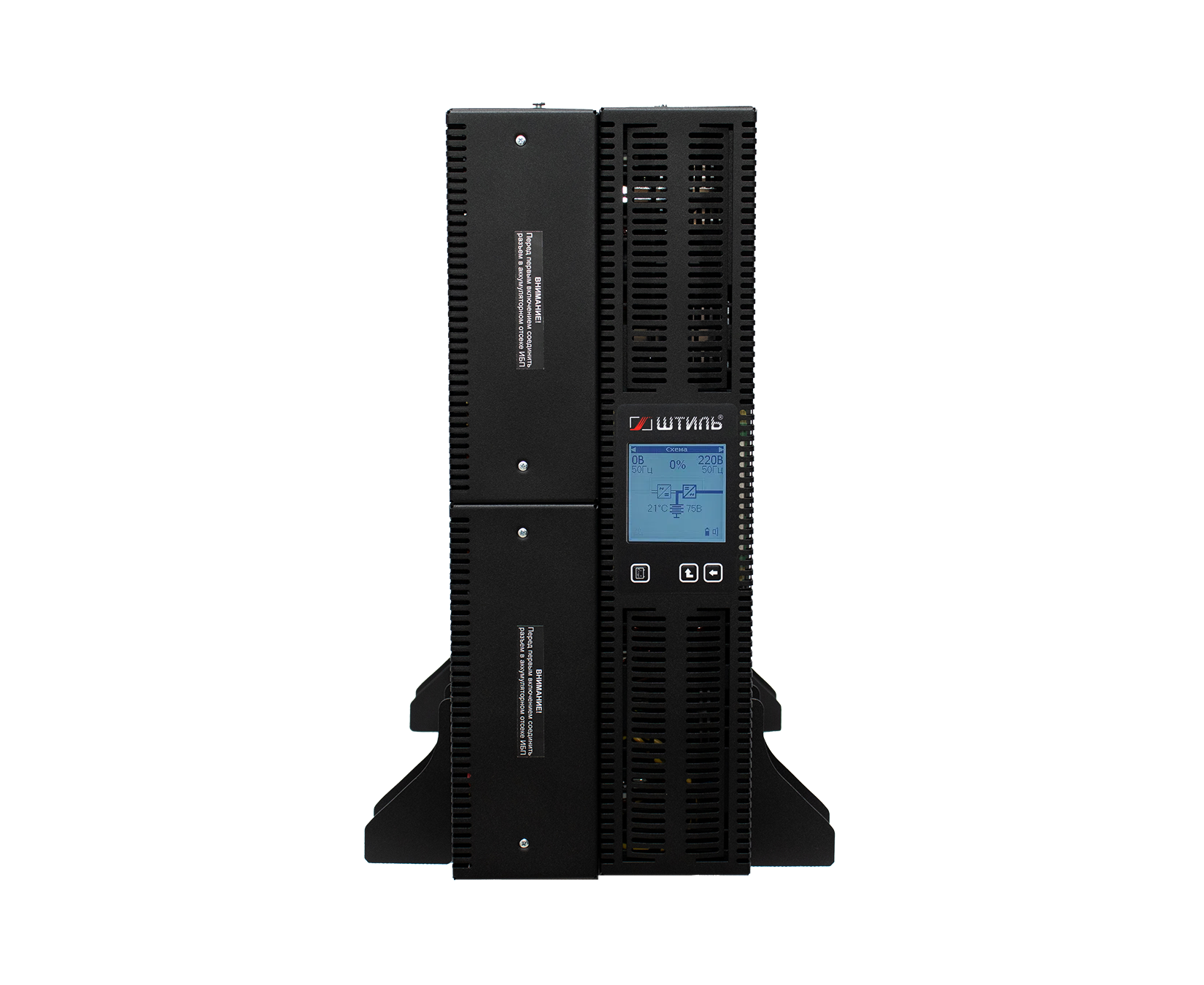

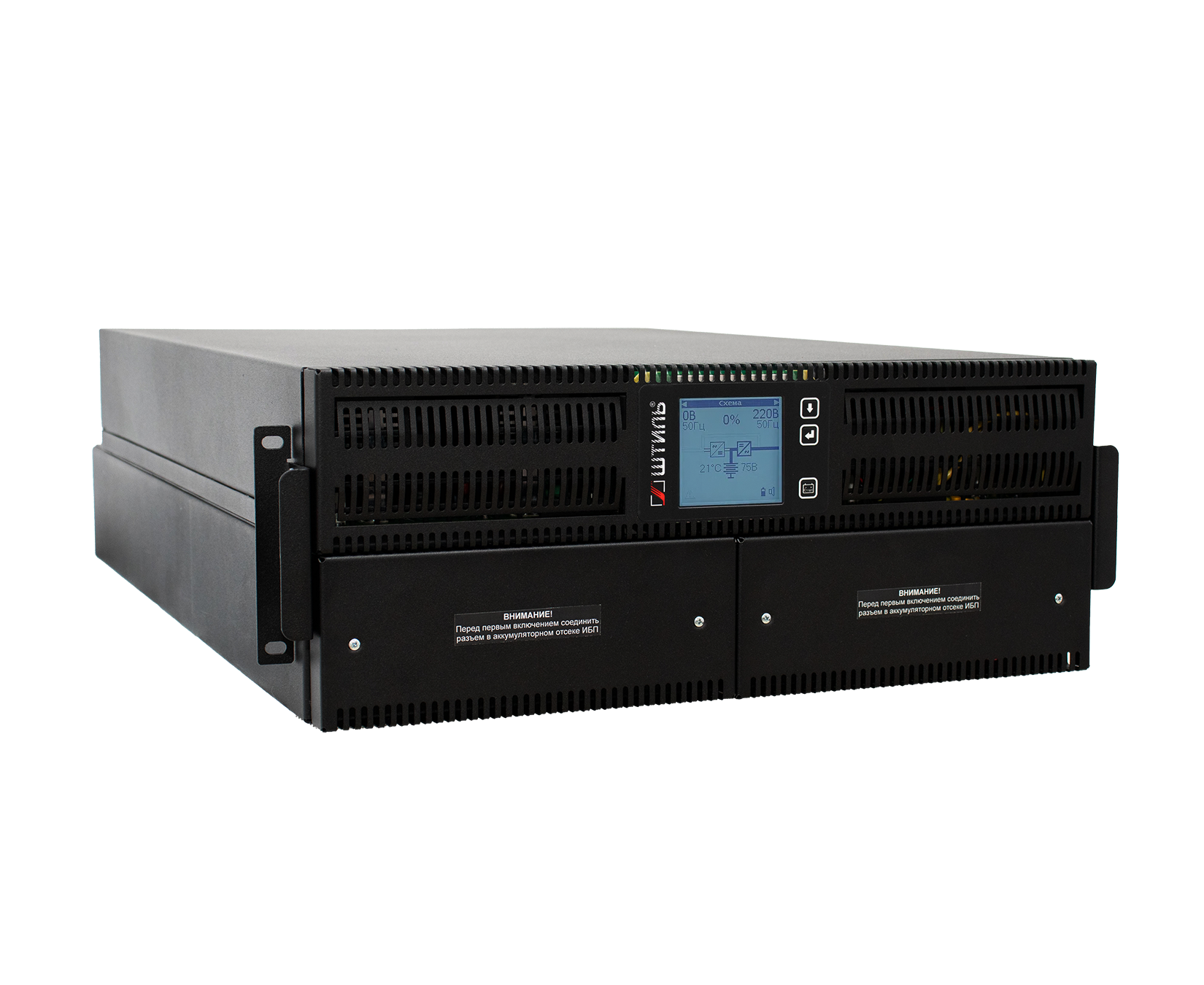

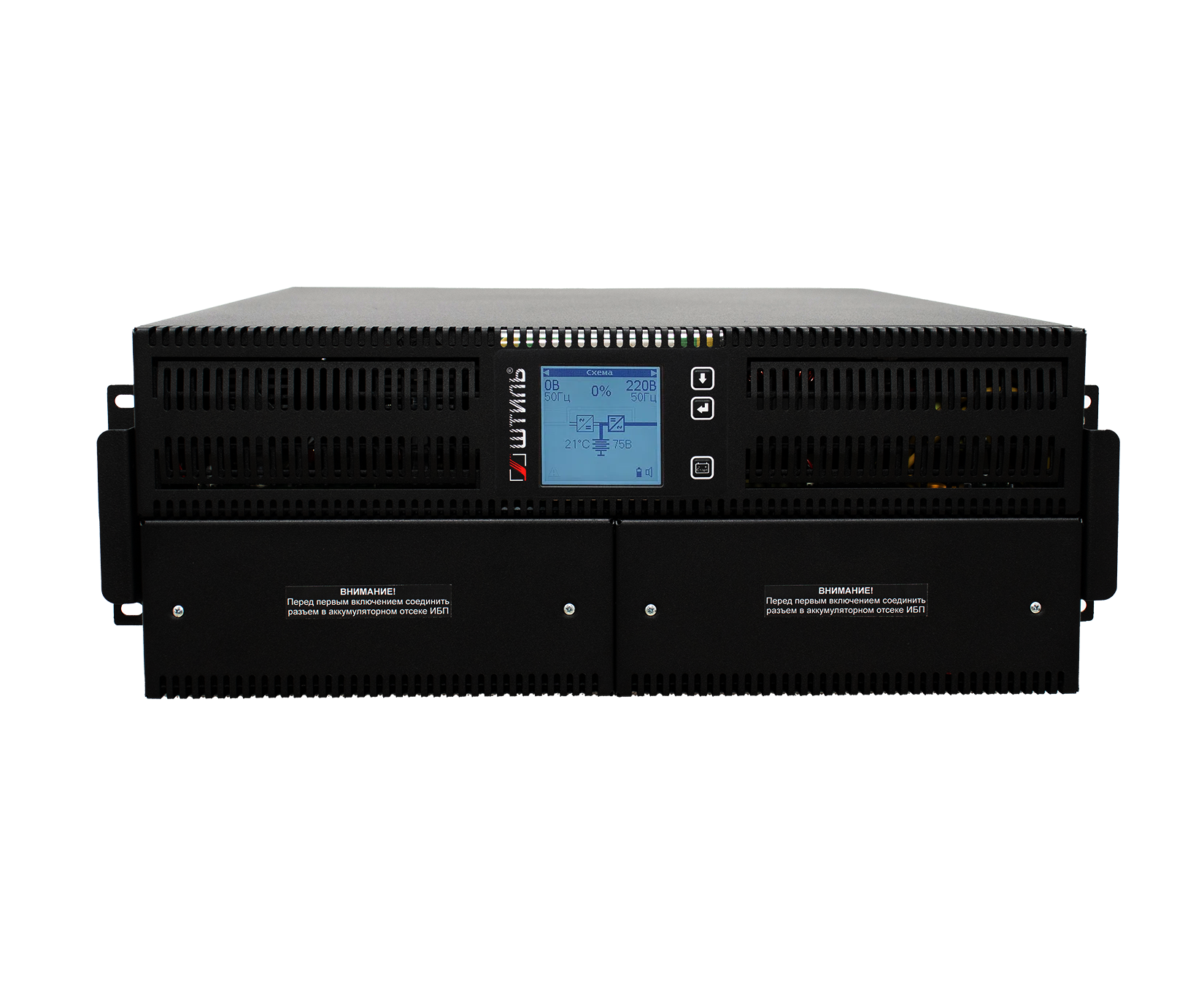

ИБП Штиль STR1110SL 8000Вт 10000ВА черный

Общие

Полная мощность, кВА 10

Активная мощность, кВт 8

Число фаз 1 в 1

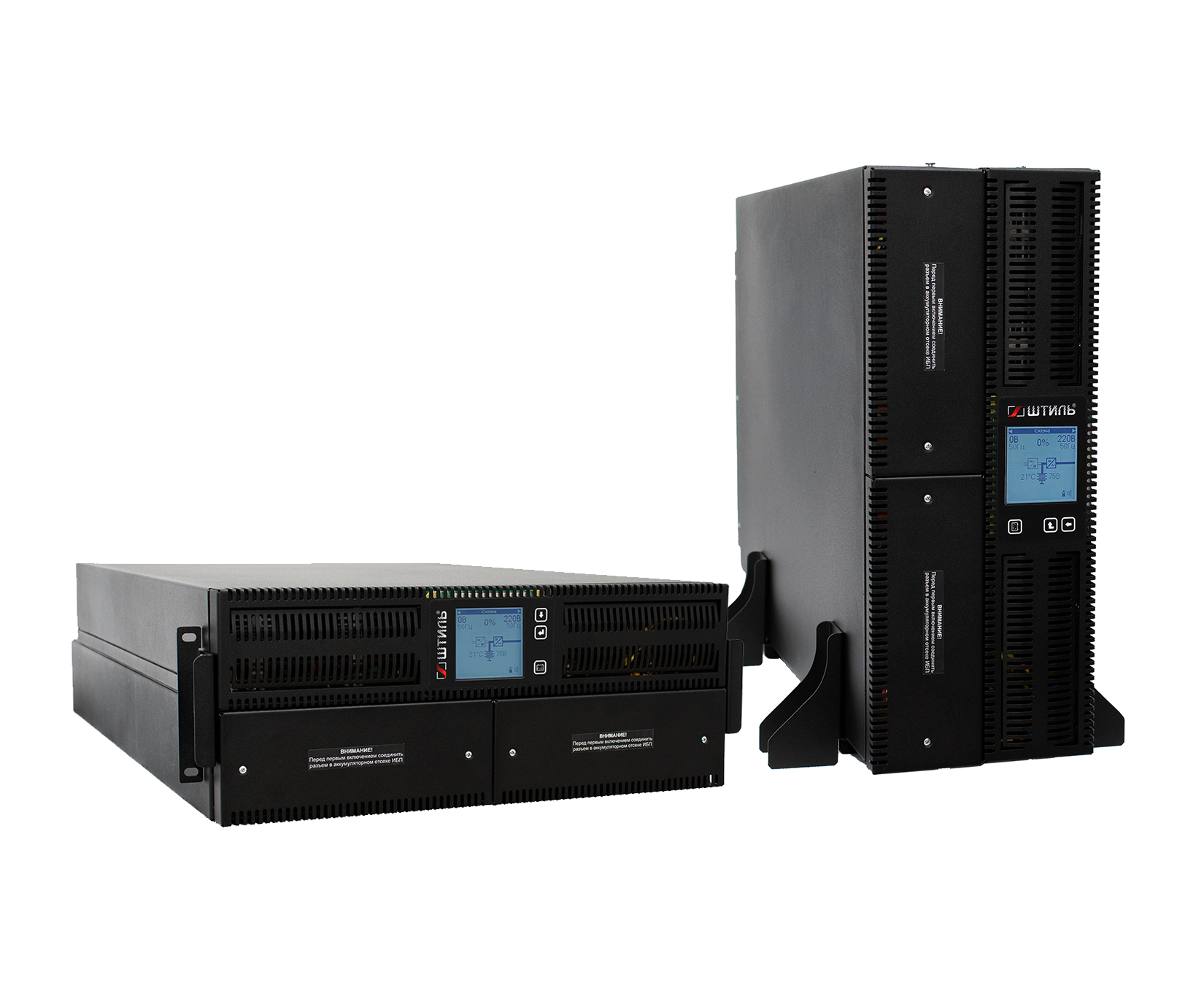

Форм-фактор напольный/в стойку

Топология on-line (с двойным преобразованием)

Режимы работы on-line, автономный, байпас, ECO

Входные характеристики

Тип входной сети однофазная трехпроводная (L, N, PE)

Совместимость с генератором да

Номинальное входное напряжение, В 220

Рабочий диапазон входного напряжения, В 165-310 при нагрузке 100%

135-310 при нагрузке 80%

90-310 при нагрузке 60%

Предельный диапазон фазного/линейного входного напряжения, В 90-310 В

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20)

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)

Номинальная входная частота, Гц 50

Допустимый диапазон входной частоты, Гц 43-57

Максимальный входной ток, А 55

Плавный пуск да

Выходные характеристики

Тип выходной сети однофазное

Номинальное выходное напряжение, В 220

Диапазон настройки выходного напряжения, В 220-240, шаг 5

Точность стабилизации выходного напряжения, % ±2

Форма выходного напряжения чистая синусоида

Выходной коэффициент мощности 0,9

Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети

при работе от АБ – устанавливается пользователем: 50/60

Точность стабилизации выходной частоты (при работе от АБ), % ±0,2

Максимальный выходной ток, А 45

Коэффициент нелинейных искажений выходного напряжения, % <2 при линейной нагрузке, <4 при нелинейной нагрузке

Крест-фактор 3:1

Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени

105-150% – в течение 5 с

более 150% – менее 5 с

КПД в режиме on-line, % 95

КПД при работе через байпас или в режиме ECO, % 99

КПД в автономном режиме, % 94

Время переключения в автономный режим из режима on-line, мс 0

Время переключения в автономный режим из режима ECO, мс 7

Аккумуляторные батареи (АБ)

Наличие встроенных батарей да

Поддержка подключения внешних АБ да

Тип АБ герметичные, необслуживаемые, свинцово-кислотные

Номинальное напряжение АБ, В 192

Номинальный ток заряда встроенного ЗУ, А 4

Количество встраиваемых АБ 12В, шт. 16

Емкость встроенных АБ, Ач 9

Возможность «горячей» замены встроенных АБ да

Время заряда встроенных АБ, ч не более 8 (до 90% емкости)

Время автономной работы (при 80% загрузке ИБП) Зависит от ёмкости внешних АБ

Функционал управления АБ определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт да

Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации)

Защита

Перегрузка по выходу электронная защита c автовосстановлением

Короткое замыкание электронная защита c автовосстановлением

Перегрев электронная защита c автовосстановлением

Защита от импульсных перенапряжений варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»),

срабатывание – 50 мкс)

Защита сети от высокочастотных помех 150 кГц - 30 МГц

Защита нагрузки от сетевых помех (между фазой и нейтралью) до 2,5 кГц

Защита от «глубокого» разряда батарей да

Защита от аварии в ИБП электронная аварийная защита

Электронный автоматический байпас да

Панель управления и интерфейсы

Поворотный ЖК-дисплей со встроенным гироскопом отображение рабочего состояния системы и основных входных и выходных параметров

Функциональные клавиши смена отображаемых на ЖК-дисплее экранов, настройка ИБП

Звуковой сигнал автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)

RS-232 опция (требуется установка карты мониторинга)

mini-USB опция (требуется установка карты мониторинга)

USB опция (требуется установка карты мониторинга)

Ethernet опция (требуется установка карты мониторинга)

RS-485 опция (требуется установка карты мониторинга)

«Сухие» контакты опция (требуется установка карты мониторинга)

EPO разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

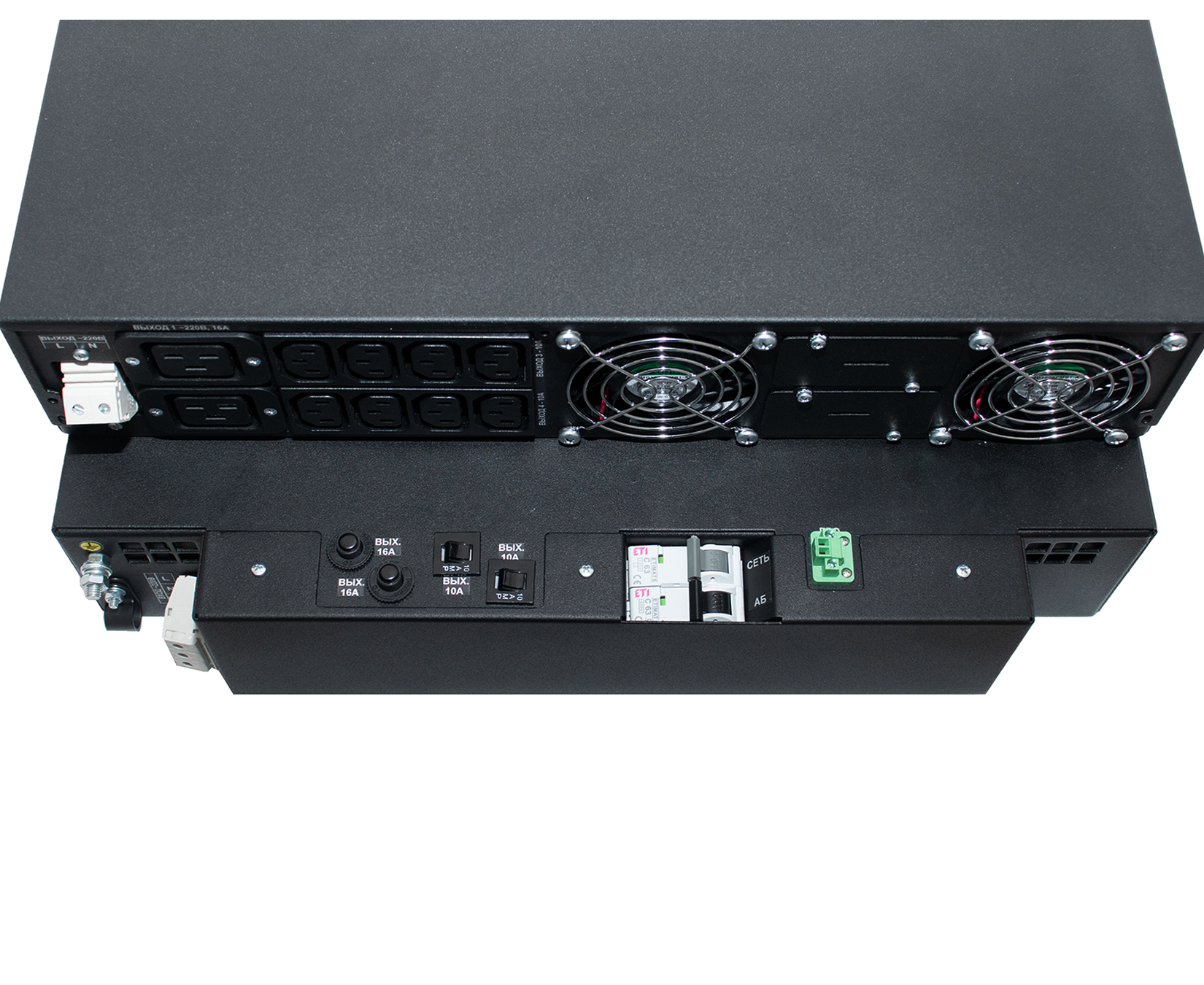

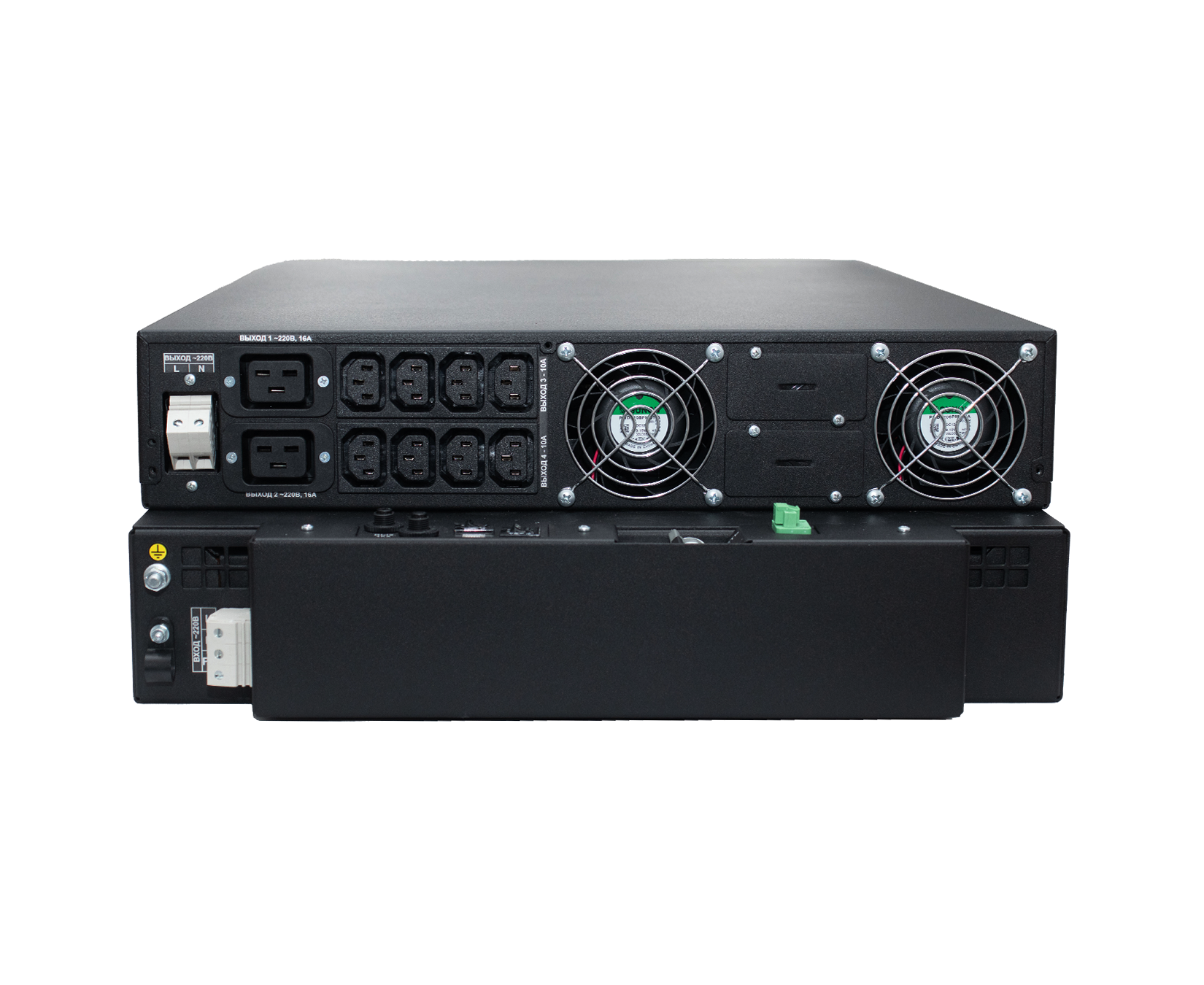

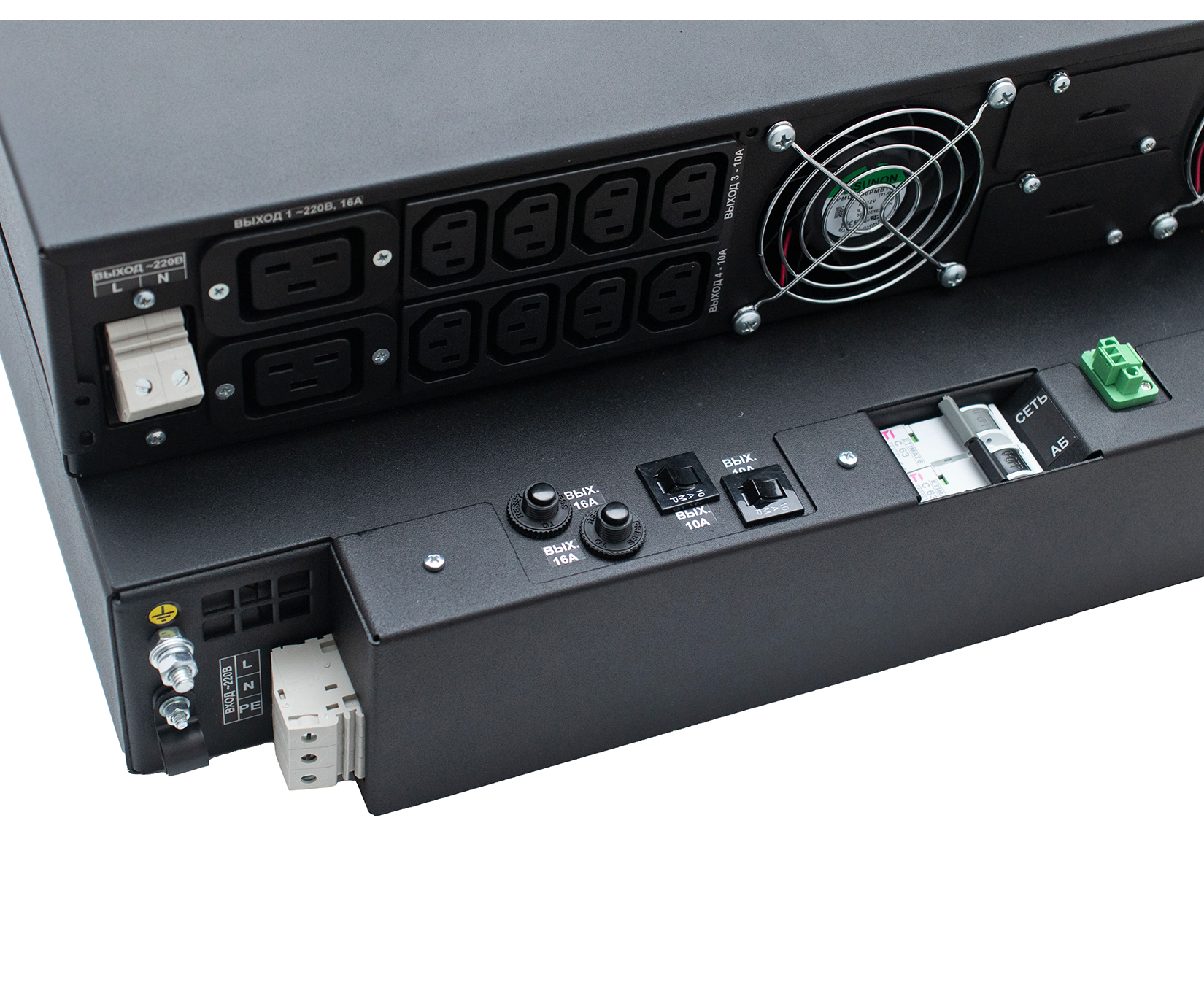

Подключение

Входная сеть выводы (L, N, PE), сечение провода – 10 мм2

Нагрузка (выходные разъёмы) IEC-320-C13 (8 шт.)

IEC-320-C19 (2 шт.)

клеммы (L, N), сечение провода – согласно мощности

Надежность и эксплуатационные характеристики

Установка в помещении

Диапазон рабочей температуры, °С от +5 до +40

Диапазон температуры хранения, °С от -40 до +40

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, % от 0 до 80 (без конденсата)

Рабочая высота, м до 3000 м над уровнем моря

Степень защиты от пыли и влаги IP20

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 176х483х691 (в стойку)

446х295х691 (напольный)

Высота установки в стойку, U 4

Масса, кг 78

Цвет корпуса черный
